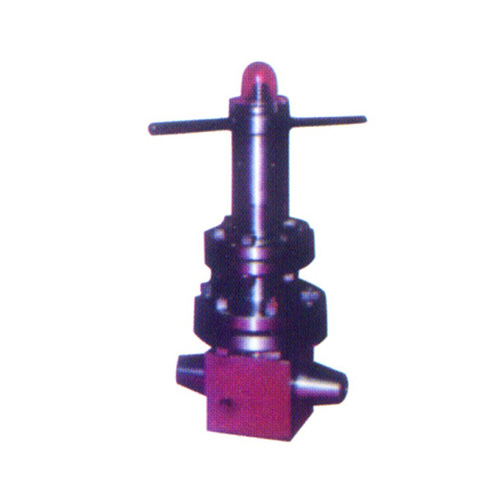

上通過解決深孔堆焊的技術難題后，閥體采用了輕巧的整體自由鍛造結構，波紋管直接安裝在閥體腔內，解決了原來結構復雜、重量重、安裝高度高，不利抗震要求的缺點；另外閥體與閥蓋的連接采用螺紋連接形式，這種由閥蓋底平面壓緊墊片、上平面與閥體完全嚙合，且外圈帶唇邊焊的多重密封結構，解決了墊片密封，閥體閥蓋不能完全保證嚙合，留有縫隙，一但焊縫失效，就容易泄漏的設計缺點,而我公司生產的此類閥門從設計和結構上，不存在密封泄漏的隱患。

　　公稱通徑：DN15

　　壓力等級：1650Lb

　　設計壓力：17.13MPa

　　設計溫度：343℃

　　工作介質：反應堆冷卻劑、設備冷卻水、含硼水

　　端部連接方式：承插焊

　　抗震類別：IA

　　電氣鑒定等級：K1

　　啟閉時間：10--15S
